基本介绍

在实际工作中，我们经常会遇到一些疑似网络方面的故障问题，从而需要对 Kubernetes 集群中的 Pod 进行网络调试。

但是由于最小化原则，Pod 的容器镜像中通常并不会安装 ping、curl、telnet、tcpdump 等调试工具，或者在 Pod 容器中可以临时安装工具、但是效率不高，都会给 Pod 网络调试带来困难。

针对上述实际场景，笔者将在本文介绍一种 Pod 网络调试方法，以灵活应对网络调试需求。

Pod 网络调试

1、调试工具

nsenter 是 Linux 操作系统的一种命令行工具，允许用户进入指定进程的某个命名空间，并在该命名空间下灵活使用主机的命令行工具、执行特权操作等。

命名空间则是 Linux 内核的一种功能，用于将进程的资源隔离在不同的环境中，从而提高安全性和可靠性。常见的命名空间包括：

  • Mount：文件系统命名空间

  • UTS：主机名和域名命名空间

  • IPC：进程间通信命名空间

  • PID：进程命名空间

  • Network：网络命名空间

  • User：用户命名空间

通常在 Linux 操作系统中，默认安装有 nsenter。手动安装命令如下：

yum install -y util-linux || apt install -y util-linux

2、调试原理

在文章【Docker】专题一：Docker 基本架构 中提到，容器的本质是进程，但可以运行于独立的命名空间，拥有自己的 root 文件系统、网络配置、进程空间，甚至用户 ID 空间。

由此可见，我们可以通过 nsenter 进入 Pod 中容器（进程）的网络命名空间，利用 Node 节点已有的命令行工具实现对 Pod 进行网络调试。

3、调试过程

| 本过程在使用 Containerd 作为运行时的 Kubernetes 集群中进行验证

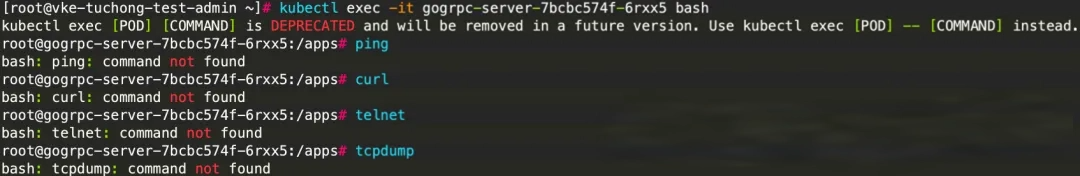

  • 作为对比，进入 Pod 内容器查看是否安装有 ping、curl、telnet、tcpdump 等调试工具，可以看到相关命令都不存在

kubectl exec -it <pod_name> bash

  • 确定 Pod 所在 Node 节点

kubectl get po <pod_name> -owide


  • 登录到 Pod 所在 Node 节点

  • 在 Node 节点上操作，获取 Pod 内某个容器的 ID

crictl ps | grep <pod_name>

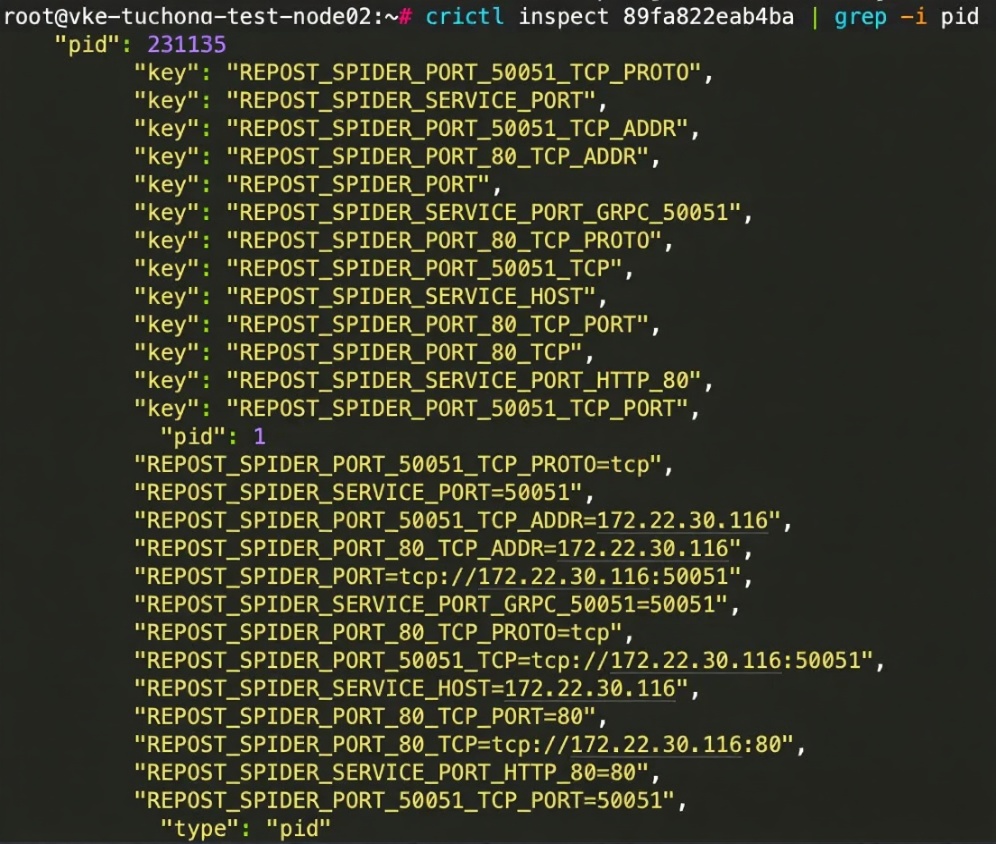

  • 根据容器 ID 获取容器 PID

crictl inspect <container_id> | grep -i pid

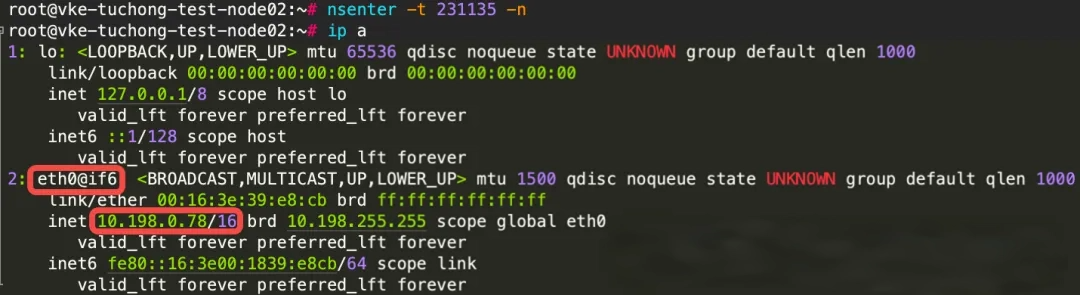

  • 进入容器网络命名空间，并验证

nsenter -t <pid> -n

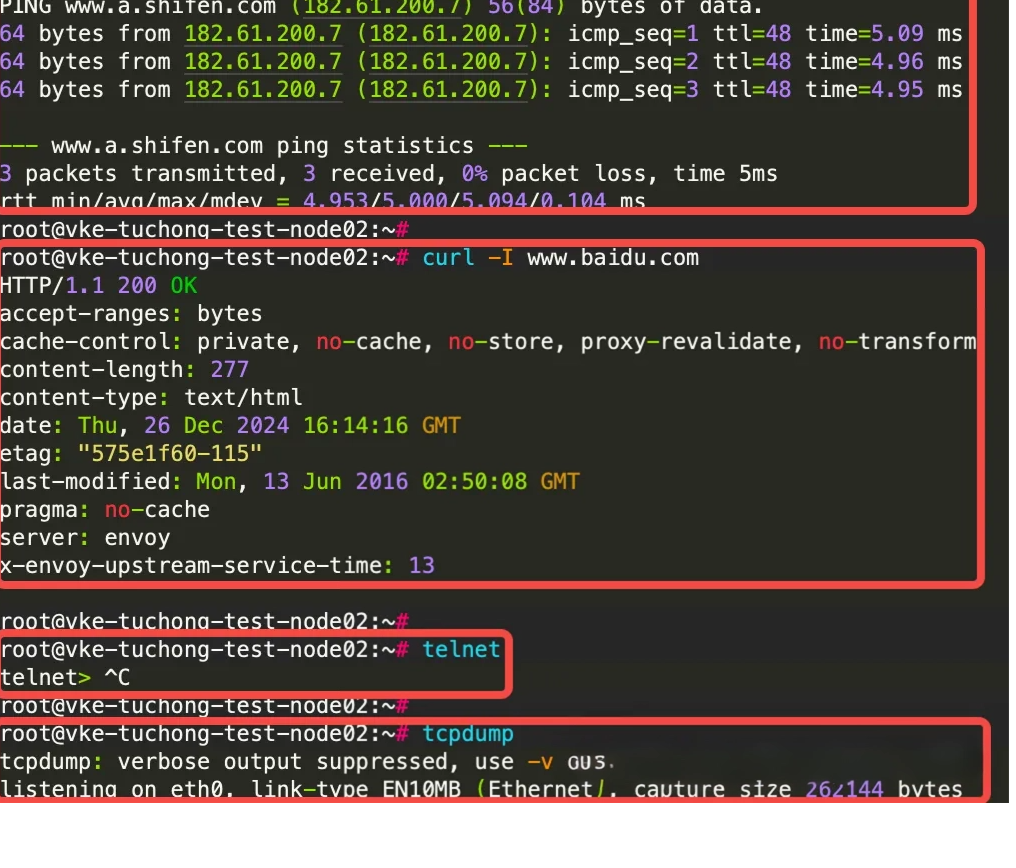

  • 使用 Node 节点已安装的 ping、curl、telnet、tcpdump 等工具进行网络调试接口

nsenter 常用参数

-t <pid>：指定要进入的目标进程的 ID-m：进入目标进程的文件系统命名空间-u：进入目标进程的用户命名空间-i：进入目标进程的 IPC 命名空间-n：进入目标进程的网络命名空间-p：进入目标进程的 PID 命名空间--root=/path/to/root：指定容器根文件系统路径（仅在进入挂载命名空间时有效）--wd=/path/to/workdir：指定工作目录
=======================================================================nsenter -h
Usage: nsenter [options] [<program> [<argument>...]]
Run a program with namespaces of other processes.
Options: -a, --all              enter all namespaces -t, --target <pid>     target process to get namespaces from -m, --mount[=<file>]   enter mount namespace -u, --uts[=<file>]     enter UTS namespace (hostname etc) -i, --ipc[=<file>]     enter System V IPC namespace -n, --net[=<file>]     enter network namespace -p, --pid[=<file>]     enter pid namespace -C, --cgroup[=<file>]  enter cgroup namespace -U, --user[=<file>]    enter user namespace -S, --setuid <uid>     set uid in entered namespace -G, --setgid <gid>     set gid in entered namespace     --preserve-credentials do not touch uids or gids -r, --root[=<dir>]     set the root directory -w, --wd[=<dir>]       set the working directory -F, --no-fork          do not fork before exec'ing <program> -Z, --follow-context   set SELinux context according to --target PID -h, --help             display this help -V, --version          display version
